Vypínače sú neoddeliteľnou súčasťou nášho každodenného života. Stláčame ich automaticky, no málokedy sa zamyslíme nad tým, ako fungujú a aké typy vlastne existujú. Ak plánujete rekonštrukciu alebo len potrebujete vymeniť starý vypínač, je dobré vedieť, že nie je vypínač ako vypínač.
Poďme sa pozrieť na to, ako sa v nich vyznať.
Čo je to vypínač a z čoho sa skladá?
Hoci ho vnímame len ako "tlačidlo" na stene, vypínač je v skutočnosti mechanicko-elektrický spínač. Jeho hlavnou úlohou je bezpečne zapínať a vypínať elektrické zariadenia, pričom najčastejšie ním ovládame osvetlenie.
Je to kľúčový prvok každej elektroinštalácie a zvyčajne sa skladá z troch základných častí:
Prístroj: Je to "srdce" vypínača ukryté v stene. Obsahuje samotný spínací mechanizmus.
Klapka (alebo kolíska): Viditeľná časť, ktorej sa dotýkate. Môže byť jednotlačidlová, dvojtlačidlová atď.
Rámček: Estetický prvok, ktorý zakrýva prístroj a spája vypínač so stenou.
Prehľad označenia vypínačov podľa "radenia"
Kľúčom k výberu správneho vypínača je pochopenie jeho "radenia". Je to technické označenie, ktoré definuje funkciu vypínača – teda čo presne robí. Toto radenie sa označuje číslami (zvyčajne od 1 do 7) a prípadnými písmenami, ktoré špecifikujú ďalšie vlastnosti (napríklad prítomnosť tlejivky).
Aby ste vedeli, či potrebujete ovládať jedno svetlo z jedného miesta (radenie 1), alebo jedno svetlo z dvoch miest (radenie 6, tzv. schodiskový prepínač), pripravili sme pre vás túto prehľadnú tabuľku:
RADENIE
FUNKCIA
1
Spínač jednopólový - zapne, vypne svetidlo z jedného miesta (jednotlačidlový)
1So
Spínač jednopólový s orientačnou tlejivkou
1S
Spínač jednopólový so signalizačnou tlejivkou
1SSo
Spínač jednopólový so signalizačnou aj orientačnou tlejivkou
1+1
Spínač jednopólový dvojitý
1+1 s blokovaním
Spínač jednopólový dvojitý so zamedzením súčasnému stlačeniu oboch kolísok
2
Spínač dvojpólový
2S
Spínač dvojpólový so signalizačnou tlejivkou
5
Prepínač sériový - zapne, vypne z jedného miesta 2 svietidlá, alebo sa použije ako spínač lustrový (dvojtlačidlový)
5So
Prepínač sériový (jeden obvod s orientačnou tlejivkou)
6
Prepínač striedavý - zapne, vypne dané svietidlo z dvoch miest, použiva sa ako schodišťový (jednotlačidlový)
6So
Prepínač striedavý s orientačnou tlejivkou
6+1
Prepínač sériový striedavý
6+6
Prepínač striedavý dvojitý - (Radenie: 5B) - je to spínač s radením 2 x č.6 (dvojtlačidlový), možnosť zapojenia ako (6+1)
6+6So
Prepínač striedavý dvojitý (jeden obvod s orientačnou tlejivkou)
6+6/0
Prepínač striedavý a ovládač prepínací
7
Prepínač krížový - zapne, vypne dané svietidlo z troch a viacerých miest (jednotlačílový)
7So
Prepínač krížový s orientačnou tlejivkou
7+7
Prepínač krížový dvojitý - (Radenie: 7+7) - je to spínač s radením 2 x č.7 (dvojtlačidlový), možnosť zapojenia ako (7+1)
1/0
Ovládač zapínací - (tlačítko)
1/0So
Tlačidlo - Ovládač zapínacie s orientačnou tlejivkou
1/0S
Tlačidlo - Ovládač zapínacie so signalizačnou tlejivkou
1/0+1/0
Tlačidlo - Ovládač zapínacie dvojité
1/0+1/0So
Tlačidlo - Ovládač zapínacie dvojité (jeden obvod s orientačnou tlejivkou)
1/0+1/0 s blokovaním
Tlačidlo - Ovládač zapínacie dvojité so zamedzením súčasnému stlačeniu oboch kolísok
6/0
Tlačidlo - Ovládač prepínacie
6/0So
Tlačidlo - Ovládač prepínacie s orientačnou tlejivkou
6/0S
Tlačidlo - Ovládač prepínacie so signalizačnou tlejivkou
Prečo je dôležité poznať radenie?
Ako vidíte z tabuľky, výber správneho typu vypínača je pre funkčnú elektroinštaláciu kľúčový. Nestačí len vybrať pekný dizajn. Ak kúpite zlé radenie, vypínač jednoducho nebude fungovať tak, ako potrebujete
Veríme, že tento prehľad označení vám pomôže lepšie sa zorientovať. Ak si však nie ste istí, ktorý typ je pre vás ten pravý, neváhajte sa na nás obrátiť. V našich predajniach a e-shope nájdete širokú ponuku vypínačov rôznych dizajnov a radení pre každú elektroinštaláciu, a my vám radi s výberom pomôžeme.

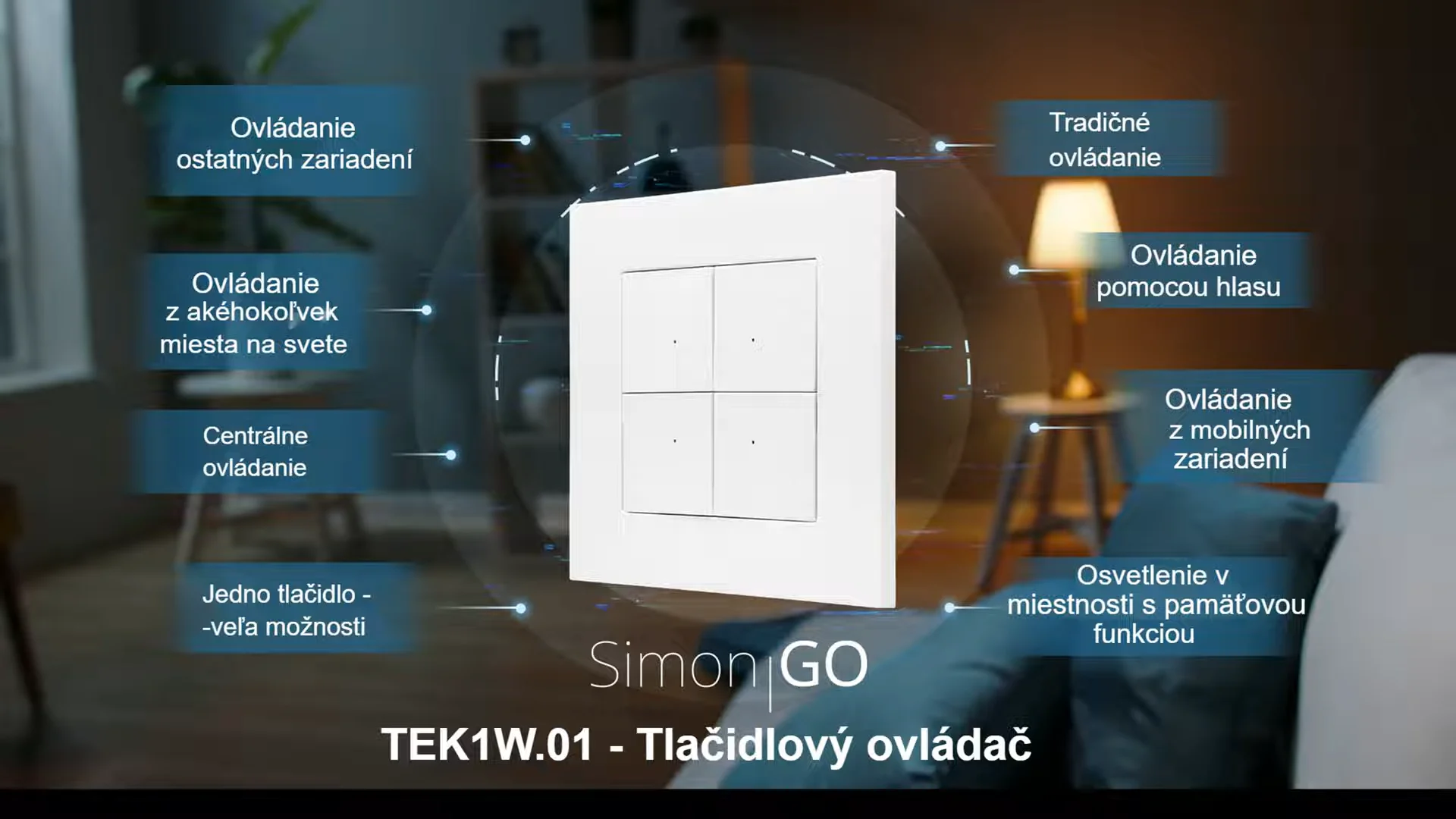

Chcete viac než len "klasiku"? Objavte čaro Smart Home
Technológie napredujú raketovým tempom a výnimkou nie sú ani vypínače a zásuvky. Ak hľadáte vyšší komfort, úsporu energie alebo chcete ovládať svoju domácnosť cez mobil či hlasových asistentov, riešením je inteligentná elektroinštalácia.
Od diaľkovo ovládaných zásuviek, ktoré vám zmerajú spotrebu, až po vypínače, ktoré simulujú vašu prítomnosť doma, keď ste na dovolenke – možností je dnes neúrekom.
Zaujala vás téma inteligentnej domácnosti? Podrobnejšie sme sa jej venovali v samostatnom príspevku. Všetko o tom, ako si vybrať a zapojiť smart prvky, sa dočítate v tomto článku.
